게이트 펌프

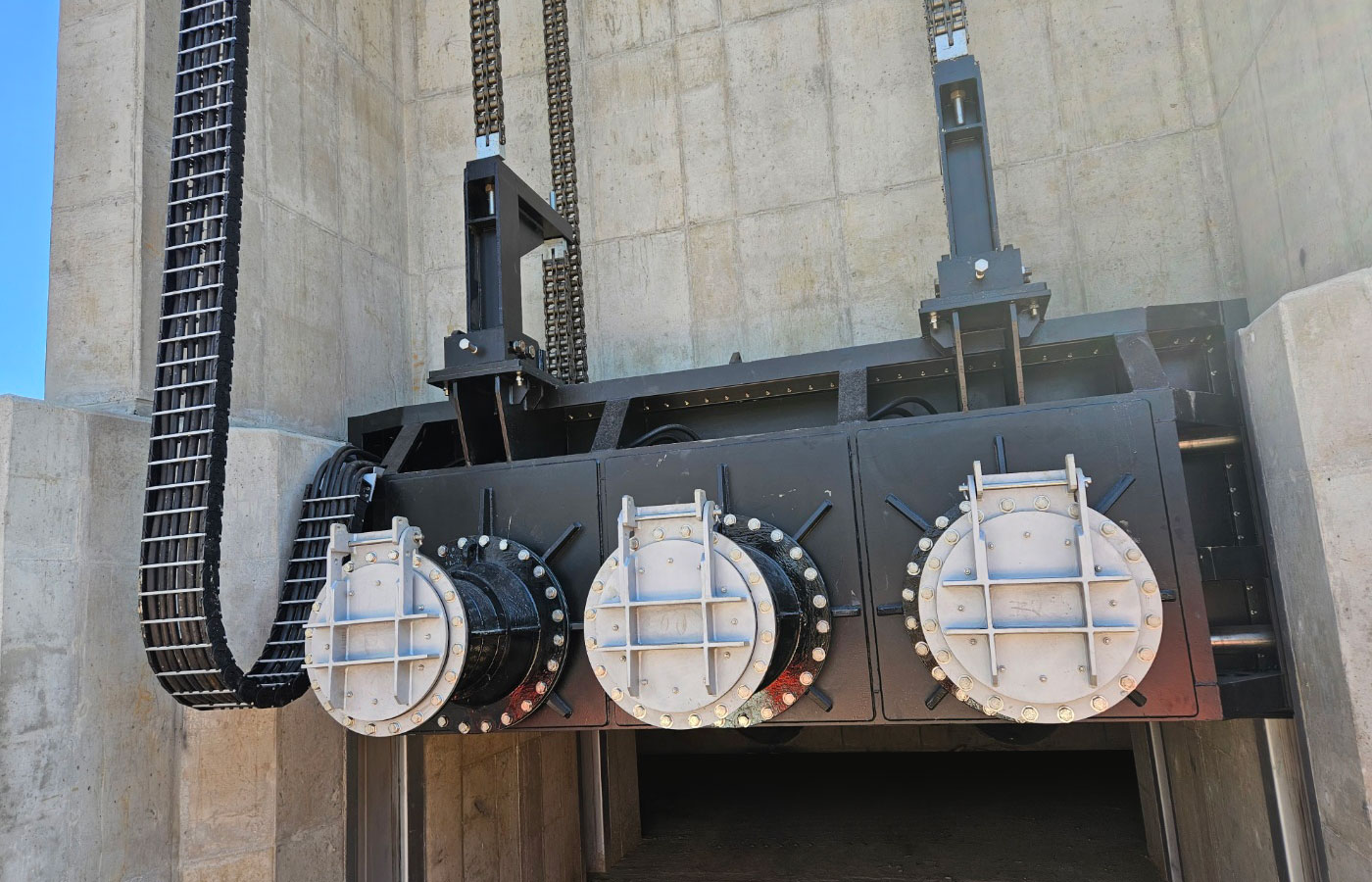

4.0M x 1.5M x 1련, D500mm x 45kw x 3대

제내설치형/설치 치수도표

(단위 : mm)      ※ 2대설치형태를 기준으로 ()는 1대 설치의 경우치수

특징

  • 수문에 펌프를 부착한 배수설비로 수문과 펌프기능을 동시에 수행할 수 있는 수문이다.
  • 전용 펌프실이 필요없는 기능성과 경제성을 겸비한 경비절감·주위환경을 고려한 시스템이다.
  • 수문의 승강으로 펌프의 유지관리가 간단하다.
제내설치형의 장점
  • 기기가 내수측에 설치되어 있기 때문에 운전 조작, 유지관리가 용이하다.
  • 펌프와 제진기의 거리가 가까워 이물질의 유입우려가 적다.
  • 펌프가 내수측에 있어 외수측의 부하물의 영향은 받지 않는다.
제외설치형의 장점
  • 게이트펌프가 비상비를 겸하기 때문에 별도의 수문이 불필요하다.
  • 통관(암거)에 펌프 토출입이 작용하지 않기 때문에 토출수조가 불필요하다.
  • 제방내 필요한것은 제진기 설치공간만 있으면 된다.

제외설치형/설치 치수도표

(단위 : mm)      ※ 2대설치형태를 기준으로 ()는 1대 설치의 경우치수

게이트 펌프 방식에 의한 펌프장의 특징

게이트 펌프 시스템은 , 종래의 배수장과 같이 전용 펌프실을 필요로 하지 않고, 기능성과 경제성을 겸비한 경비 절감·주위 환경을 고려한 시스템입니다.

시스템

간략화
  • 자연 배수로상에 기기를 설치하기 때문에 종래보다 대폭으로 작아진다.
  • 기기 구성이 간소하게 집약되어 있기 때문에 운전 조작, 유지관리가 용이하다.
비용절약
  • 배수펌프장에 필요한 용지가 대폭으로 작아진다.
  • 펌프장의 구성이 간소하고, 토목 구조물이 작아진다.
종래 배수설비와 게이트 펌프 설비의 비교

(단위 : %)

  기존설비 게이트 펌프설비
펌프타입 입축펌프 입축 수중펌프 고속 횡축 펌프
설치면적 100 65 60
펌프실 필요 불필요
유수지 필요 자연 배수로과 겸용
전환게이트 필요 게이트 펌프와 겸용
기전설치비 100 75 55
토목공사비 100 60 55
점검정비비 100 80 80
관리비 100 95 95

(배수량 ∑Q=1.0㎡/s  지름⌀ 500㎜ x 2대 설치 저압 수전)

제내설치형/운전 조작과 특징

제내에 설치하는 경우 역압지수, 정압지수 모두가 가능합니다.

어떤 경우도 비체에 윗지(wedge) 부착으로 충분한 지수성을 확보합니다.

제내 게이트 설치형의 장점
  • 기기가 내수측에 설치되어 있기 때문에 운전 조작, 유지관리가 용이하다.
  • 펌프와 제진기의 거리가 가까워 이물질의 유입우려가 적다.
  • 펌프가 내수측에 있어 외수측의 부하물의 영향은 받지 않는다.
  • 통상 제외에 게이트(자동비)를 설치하므로 점검 하기 쉽다.

제외설치형/운전 조작과 특징

제외에 설치하는 경우 문비는 정압지수가 됩니다.

제외설치형의 장점
  • 게이트펌프가 비상비를 겸하기 때문에 별도게이트가 불필요하다.
  • 통관(암거)에 펌프 토출압이 작용하지 않기 때문에 토출수조가 불필요하다.
  • 제방내 필요한 것은 제진기 설치공간만 있으면 된다.
